При проектировании трубопроводных систем или управлении проектами промышленных закупок выбор правильной арматуры — это не просто техническая деталь; это важнейшее решение, которое влияет на безопасность системы, ее эксплуатационную эффективность и долгосрочные-затраты на обслуживание. Среди широкого разнообразия промышленных клапанов выделяются шаровые клапаны (широко известные как шаровые клапаны) идисковые затворыЭто два наиболее широко используемых типа.
Хотя оба используются для управления потоком жидкостей и газов, их принципы работы принципиально различны, и они подходят для совершенно разных рабочих сред. Выбор неправильного типа клапана может привести к преждевременному выходу клапана из строя, чрезмерному падению давления или задержке проекта.
Независимо от того, являетесь ли вы подрядчиком EPC, инженером по трубопроводам или промышленным дистрибьютором, понимание технических характеристик каждого клапана имеет решающее значение. В этом руководстве мы подробно опишем структурные различия, принципы работы, показатели производительности и идеальные сценарии применения дляшаровые клапаны и дисковые затворы, которые помогут вам сделать наиболее точный и экономичный-выбор для вашего следующего проекта.
Являясь ведущим производителем промышленных клапанов в Китае, компания Tianjin Outshine Valve на протяжении десятилетий поставляет высокоэффективные-решения для управления потоком партнерам по всему миру. Наша команда инженеров сочетает обширный практический опыт со строгими производственными стандартами, чтобы предоставить вам этот авторитетный сравнительный анализ.
Принципы работы и структурный анализ
Чтобы понять, почему эти два типа клапанов демонстрируют такие разные рабочие характеристики в промышленных трубопроводных системах, мы должны подробно изучить их внутреннюю структуру и механические принципы работы. Оценка основной конструкции клапанов является первым шагом на пути к предотвращению преждевременного отказа системы и минимизации времени простоя.
Проходные клапаны (промышленные запорные-запорные клапаны)
A шаровой клапан — это клапан линейного-движения, предназначенный в первую очередь для запуска, остановки и регулирования потока жидкости. Его название происходит от традиционной сферической формы корпуса, хотя современные инженеры оптимизировали внешний корпус, сохранив при этом его классическую внутреннюю конфигурацию.
Подробная структура и основные компоненты
Структурная целостность-промышленного запорного клапана-для тяжелых условий эксплуатации зависит от пяти основных компонентов:
Корпус клапана и крышка:Отлитые или кованые из высококачественных-материалов (таких как WCB, CF8 или CF8M), способных выдерживать высокие номинальные давления. В теле находятся внутренние каналы для жидкости.
Стержень клапана:Прецизионный-стержень с резьбой, который соединяет маховик или привод с внутренним диском, преобразуя вращательное движение в линейное движение подъема или опускания.
Диск (штекер):Фактическое подвижное препятствие, расположенное на пути потока. Он может быть выполнен в виде игольной пробки, параболической пробки или плоского диска в зависимости от требуемого уровня модуляции потока.
Седло клапана:Расположенное параллельно линии потока седло образует обработанную поверхность, на которую приземляется диск, образуя герметичное-герметичное уплотнение.
Упаковка штока:Уплотнительный узел, предотвращающий выход технологической среды в атмосферу по движущемуся штоку.
Внутренний принцип работы
Определяющая техническая чертапромышленный запорный-клапанэто его извилистый, S-образный внутренний путь для жидкости. Когда жидкость попадает в клапан, она не может пройти прямо; вместо этого он вынужден сделать два резких поворота на 90 градусов, чтобы выйти.
Операция осуществляется за счет линейного движения штока. Когда оператор вращает маховик, шток перемещается вертикально, прижимая диск прямо к сиденью или вытягивая его в сторону. Поскольку диск движется перпендикулярно седлу, закрывающий механизм опирается на прямое механическое давление с высоким-крутящим моментом. В полностью закрытом состоянии диск полностью блокирует отверстие для жидкости. Этот прямой контакт обеспечивает исключительно плотное уплотнение, что делаетшаровые клапаныотраслевой стандарт для приложений с положительной изоляцией и критическим отключением-.
Поворотные поворотные клапаны (четверть-поворотные поворотные клапаны)

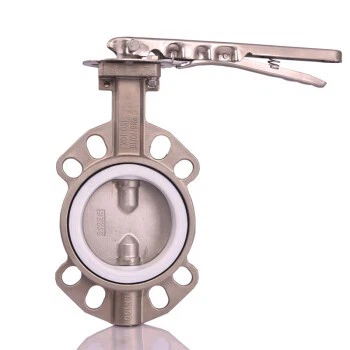

Дроссельный клапан — это поворотный-клапан, которому требуется всего лишь четверть-поворота на 90 градусов его закрывающего элемента, чтобы полностью открыть, закрыть или отрегулировать поток жидкости через трубопровод.
Подробная структура и основные компоненты
В отличие от линейных клапанов,четверть-поворотадисковые затворыимеют очень компактную и легкую архитектуру, состоящую из четырех основных частей:
Корпус клапана:Обычно изготавливается вдроссельный клапан вафельного типа, дроссельная заслонка с выступомили фланцевые конфигурации. Его лицевая сторона-к-границу чрезвычайно узка по сравнению с проходным клапаном.
Диск:Плоская круглая пластина, установленная прямо в центре трубы. Диск действует как закрывающий элемент и всегда остается внутри потока.
Стебель (вал):Сплошной вал, проходящий через диск и приводящий его в движение. Это может быть цельная или разделенная-конструкция вала в зависимости от требований к крутящему моменту клапана.
Сиденье:Эластичный эластомерный вкладыш (например, EPDM, NBR или витон) или высокоэффективное-ламинированное металлическое седло, которое располагается по внутренней окружности корпуса клапана и обеспечивает плотное прилегание к краю диска.
Внутренний принцип работы
Операционная механика дроссельный клапанпостроены на скорости и простоте. Четверть-оборота привода поворачивает внутренний диск ровно на 90 градусов. Когда диск повернут параллельно трубопроводу, клапан полностью открыт, позволяя жидкости обтекать обе стороны пластины с минимальными препятствиями. Когда вал поворачивается на 90 градусов, чтобы расположиться перпендикулярно потоку, внешний край диска прижимается к внутреннему периметру седла, перекрывая путь жидкости.
Поскольку диск всегда находится в потоке потока,-даже когда он полностью открыт-, он создает постоянное остаточное ограничение, которое приводит к легкой турбулентности и должно учитываться в гидравлике системы.
Технические характеристики и структурное сравнение
Чтобы помочь инженерам по трубопроводам и агентам по закупкам в оценке закупок, ниже приведены структурные и эксплуатационные параметры этих двух категорий клапанов:
| Структурный параметр | Проходной клапан (запорный-клапан) | Поворотный клапан (четверть-поворота) |
| Профиль движения | Линейное движение (вертикальное перемещение штока) | Вращательное движение (поворот вала на 90 градусов) |
| Геометрия тела | Сферические, громоздкие, длинные размеры-к-грани. | Стройный,-дискообразный, короткий профиль-к-лицу |
| Ориентация сиденья | Параллельно потоку жидкости; независимо от ориентации трубопровода | Окружной; встроенный вдоль внутренней стены |
| Стиль пути потока | Извилистая S-форма (высокое трение жидкости) | Прямой-проходной путь (низкое трение жидкости) |
| Механизм сидения | Прямое вертикальное сжатие (высокая сила уплотнения) | Посадка с натягом по периферии или крутящий момент металла-к-металлу |
| Экспозиция компонентов | Запорный элемент полностью поднимается из канала потока | Диск постоянно остается внутри движущейся среды. |
Анализ производительности и техническое сравнение
При оценкешаровые клапаныи дроссельных заслонок в крупных промышленных трубопроводных системах, нельзя учитывать только первоначальную стоимость покупки. Углубленный анализ производительности может показать, как каждый тип клапана ведет себя с точки зрения динамики жидкости, перепада давления и длительного-механического износа. Выбор правильных спецификаций напрямую повлияет на время безотказной работы системы, энергоэффективность и общую рентабельность инвестиций (ROI) предприятия.
В следующем разделе представлен инженерный анализ характеристик этих двух типов клапанов по ключевым эксплуатационным показателям.
1. Сопротивление жидкости и падение давления (△P)
В механике жидкости внутренняя геометрия клапана определяет его коэффициент сопротивления жидкости (рейтинг Cv или Kv).
Шаровые клапаны
Поскольку жидкость должна совершить два резких поворота на 90 градусов внутри S--образного канала,шаровые клапанысоздают значительную турбулентность и трение. Это приводит к высокомупадение давления на клапане. Если ваша система трубопроводов требует постоянного объемного расхода с минимальными потерями энергии, использование шарового клапана со временем приведет к увеличению затрат на перекачку.
Поворотные заслонки
A дроссельный клапан вафельного типаили фланцевый дроссельный клапан обеспечивает прямой-проходной путь потока. Когда диск полностью открыт, жидкость плавно течет вокруг него. Сопротивление жидкости чрезвычайно низкое, что обеспечивает превосходный показатель Cv и незначительный перепад давления, что делает его очень энергоэффективным-эффективным для передачи больших-объемов.
2.Регулирование расхода и точное дросселирование
Не все клапаны предназначены для работы в частично открытом положении. Управление скоростью потока требует определенных механических характеристик.
Шаровые клапаны
Именно здесьпромышленный запорный-клапанпревосходит. Расстояние между диском и седлом прямо пропорционально вращению штока. Эта линейная зависимость позволяет невероятно точновозможность регулирования расхода и дросселирования. Даже в условиях высоких-скоростей шаровой клапан может плавно модулировать поток без риска возникновения кавитации или механического вибрирования.
Поворотные заслонки
Хотя их можно использовать для базового регулирования,дисковые затворыобычно ограничиваются диапазоном открытия от 30 до 70 градусов. При малых углах открытия жидкость,-проносящаяся мимо диска с высокой скоростью, может вызвать серьезную локальную эрозию упругого резинового седла или создать разрушительный гидродинамический крутящий момент.
3. Допуски по давлению и температуре.
Эксплуатационные ограничения определяются материалами, используемыми в конструкции клапана, особенно механизмами уплотнения.
Шаровые клапаны:Обладая стенками большой толщины и прочным седлом из металла-по-металлу (часто покрытым наплавкой из стеллита), шаровые клапаны легко выдерживают экстремальные нагрузки.приложения с высоким-давлением и-температурой. Они являются отраслевым стандартом для паропроводов высокого-давления, термомасляных систем и критически важных котлов.
Поворотные заслонки:Устойчивое-сидениедисковые затворыиспользуются эластомерные вкладыши (EPDM, NBR, Viton), что ограничивает их использование при низких---классах давления (обычно класс 150 или PN16) и умеренных температурах. Однако для суровой эксплуатациитрехэксцентриковый дроссельный клапан(с тройным смещением) используется седло из металла-по-металлу, что позволяет ему конкурировать с проходными клапанами в условиях высоких-температур, хотя, как правило, оно по-прежнему ограничивается более низкими классами абсолютного давления, чем кованые-кованные клапаны для тяжелых условий эксплуатации.шаровые клапаны.
Матрица инженерного сравнения: шаровой клапан и поворотный клапан
Чтобы упростить оценку закупок, в этой сравнительной таблице представлены показатели технической производительности, необходимые EPC-подрядчикам и глобальным агентам по снабжению:
| Метрика производительности | Проходной клапан (запорный-клапан) | Поворотный клапан (четверть-поворота) | Поиск/инженерное влияние |
| Падение давления (△P) | Высокий (из-за извилистого пути прохождения жидкости) | Очень низкий (прямой-сквозной поток) | Влияет на мощность перекачки системы и затраты на электроэнергию. |
| Регулирование точности | Выдающийся (Линейный профиль управления) | Умеренный (Склонен к износу седла под малыми углами) | Критически важен для контуров управления и дозирования химикатов. |
| Стандартное номинальное давление | До класса 2500/PN420 | Обычно до класса 150/300 (PN16/PN40) | Определяет запасы безопасности в линиях-высокого давления. |
| Класс утечки (закрытие-выкл.) | API 598/FCI 70-2, класс VI (нулевая утечка) | Эластичность: пузырьковая-плотность. Металл: класс IV или V. | Необходим для надежной изоляции и локализации опасностей. |
| Размер лица-к-лицу | Длинный (требуется значительное пространство для трубопроводов) | Короткий/компактный (помещается в узкие зазоры труб) | Определяет структурную поддержку и общую площадь. |
| Момент срабатывания | Высокий (требуется высокий-многооборотный-редуктор) | Низкий (идеально подходит для быстрого пневматического/электрического поворота-поворота) | Влияет на стоимость и размер пакетов автоматизации. |
Промышленные приложения и критерии выбора закупок EPC
Для подрядчиков по проектированию, закупкам и строительству (EPC), проектировщиков трубопроводов и операторов предприятий выбор клапанов определяется конкретными требованиями к технологической среде, правилами техники безопасности и бюджетными ограничениями проекта. Выбор между промышленный запорный-клапан(узор глобуса) ичетверть-поворотный дроссельный клапантребует строгой оценки среды приложения.
Ниже приводится подробное описание стандартных промышленных приложений и точные критерии принятия решений,-используемые международными инжиниринговыми компаниями в процессе закупок.
1. Типичные сценарии применения
Где шаровые клапаны обязательны
Шаровые клапаныявляются отраслевым стандартом для систем, требующих строгой модуляции потока, высоких перепадов давления и положительной изоляции.
Распределение пара под высоким-давлением
Электростанции и промышленные котельные в значительной степени полагаются на шаровые краны. Их надежная архитектура выдерживает тепловое расширение и высокоскоростную эрозию, типичные для дросселирования пара.
Линии дозирования и отбора проб химикатов
Из-за их исключительностивозможность регулирования расхода и дросселированияЗапорные клапаны используются на химических заводах, где необходимо дозировать точное количество агрессивных или летучих сред.
Манифольды для добычи нефти и газа
Для вышестоящих и средних транспортных линий, где во время операций дросселирования жидкости возникают высокие-перепады давления (△P),-проходные клапаны из кованой стали для тяжелых условий эксплуатации обеспечивают необходимую механическую прочность.
Где предпочтительнее использовать поворотные заслонки
Поворотные затворы доминируют в приложениях, регулирующих большие объемные потоки, трубы большого диаметра и в установках с ограниченным пространством.
Водоочистка и коммунальное водоснабжение
В линиях передачи воды-большого диаметра используютсяфланцевые дроссельные заслонкиблагодаря их низкому гидравлическому сопротивлению и высокой эффективности потока (рейтинг Cv).
Системы охлаждения, вентиляции и кондиционирования воздуха и конденсаторные водяные системы
Предпочтение отдается автоматизации коммерческих зданий и контурам градирен.дисковые затворыпоскольку они обеспечивают быструю изоляцию и легко автоматизируются с помощью легких пневматических или электрических приводов.
Морские и судостроительные предприятия
Экономия места и веса имеет решающее значение для морских судов. Компактные размеры-по-лицевой панелидроссельный клапан вафельного типасделайте его выбором по умолчанию для систем перекачки балласта, трюма и мазута.
2. Критерии выбора поставщиков и инженерных решений EPC
При составлении технических спецификаций для международных тендеров инженеры по закупкам используют пять основных параметров, чтобы определить, следует ли использовать проходной или дроссельный клапан:
| Шаг | Ключевой показатель оценки | Граница источника/условие процесса | Рекомендуемый тип клапана |
|
Шаг 1: Оценить диаметр |
Номинальный размер трубы (NPS) | Размер Больше или равенДу200 (8 дюймов) |
Приоритетный выбор: дисковый затвор (Экономит пространство для установки; значительно снижает вес корпуса и капитальные затраты). |
| Размер< Ду200 (8 дюймов) | Перейти кШаг 2для детальной оценки. | ||
|
Шаг 2: Оцените давление и температуру |
Расчетное давление в системе | Высокое давление/Тяжелые условия эксплуатации (Больше или равно классу 300/PN50) |
Приоритетный выбор: шаровой клапан (Конфигурации корпуса из кованой/литой стали обеспечивают превосходную механическую устойчивость к ударам давления). |
| Рабочая температура | Повышенная температура (Больше или равно 200 градусам) |
Приоритетный выбор: шаровой клапан (Примечание: высокоэффективное-металлическое-седло с тройным смещениемдисковые затворыможно рассмотреть, если пространство крайне ограничено). |
|
| От низкого-до-среднего давления/температуры окружающей среды (< Class 150 / 180°C) | Перейти кШаг 3оценить конкретные требования к контролю. | ||
|
Шаг 3: Оцените потребности в контроле |
Профиль регулирования потока | Требуетвысокоточная-микро-регулировка/частое регулирование |
Приоритетный выбор: шаровой клапан (Линейная зависимость между ходом и объемным расходом сводит к минимуму эрозию седла во время модуляции). |
| Скорость работы и автоматизация | Требуетпакеты быстрого отключения-/облегченного срабатывания |
Приоритетный выбор: дисковый затвор (Четверть-поворот на 90 градусов с низким рабочим крутящим моментом снижает общие затраты на автоматизацию). |
|
| Чистота носителей | Шламы, сточные воды или среды, содержащиевзвешенные вещества/кристаллизация |
Приоритетный выбор: ножевая задвижка/специальный дроссельный клапан (Избегайте стандартныхшаровые клапаны, так как твердые частицы оседают в S-образной полости корпуса и вызывают засорение). |
I. Диаметр трубы и распределение веса
- Порог:Для номинальных размеров труб от DN50 (2 дюйма) до DN150 (6 дюймов) подходят оба варианта. Однако как только трубопровод достигаетDN200 (8 дюймов) и выше, дисковые затворы становятся все более доминирующими.
- Влияние:Шаровой клапан DN300 (12 дюймов) может весить более 400 кг и требует массивных конструкционных опор для труб. Напротив, 12-дюймовый клапандроссельная заслонка с выступомвесит менее 50 кг, что значительно снижает накладные расходы на проектирование конструкций и затраты на доставку международных грузов.
II. Номинальные значения давления и температуры системы
- Пределы:Стандартные дисковые затворы с упругим-седлом ограничены эластомерными вкладышами, которые обычно закрываются при номинальном классе 150 (PN16) и температуре ниже 180 градусов.
- Решение:Если проект EPC включает класс ASME 300, класс 600 или выше, традиционно указывается шаровой клапан. Несмотря на высокую-производительностьтрехэксцентриковый дроссельный клапанвыдерживает повышенные температуры и давления до класса 600,шаровые клапаныостаются предпочтительным выбором для экстремальных, суровых-термических циклов эксплуатации.
III. Частота работы и автоматизация срабатывания
- Ручной/медленный или автоматический/быстрый:Проходные клапаны – это многооборотные-клапаны; для закрытия требуется несколько раз поворачивать маховик, что замедляет ручное управление. Поворотные затворы требуют простого поворота на четверть-(90 градусов).
- Размер привода:Потому чтодисковые затворыдемонстрируют меньший рабочий крутящий момент в линиях низкого-давления, для них требуются меньшие по размеру и менее дорогие пневматические или электрические приводы. Это делает их очень экономически-эффективными для автоматизированных контуров предприятия, где требуется быстрое аварийное-отключение.
IV. Характеристики среды (суспензия и чистая жидкость)
- Взвешенные твердые вещества:Поворотные затворы имеют диск, который остается непосредственно на пути потока. В линиях, транспортирующих тяжелые суспензии, волокна или средства для удаления отложений, частицы могут накапливаться вокруг диска или разрушать мягкий вкладыш седла.
- Чистые/газовые среды:Проходные клапаны прекрасно справляются с чистыми газами и жидкостями. Однако высоковязкие жидкости или твердые частицы могут оседать в мертвом пространстве S--образной полости корпуса, что приводит к засорению или предотвращению полной посадки диска.
Резюме преимуществ и недостатков
Чтобы обеспечить понятный-обзор высокого уровня для руководителей и отделов закупок, ниже синтезированы эксплуатационные компромиссы-каждой категории клапанов. Обе конструкции представляют собой высокооптимизированные инженерные решения, но их преимущества полностью-зависимы от контекста.
1. Проходные клапаны (промышленные запорные-запорные клапаны)
Итог: Шаровые клапаныпредставляют собой золотой стандарт герметизации под высоким-давлением и тщательного контроля потока, хотя они требуют компромисса с точки зрения потерь энергии жидкости и физического воздействия.
Преимущества (Плюсы)
Превосходная точность регулирования
Линейное перемещение диска обеспечивает высокоточную модуляцию потока, что делает его идеальным для контуров непрерывного регулирования.
01
Пороги высокого давления и температуры
Конструкция с толстыми-стенками и прочные металлические опорные поверхности обеспечивают безопасную эксплуатацию в экстремальных, суровых-условиях эксплуатации.
02
Исключительная целостность уплотнения
Прямое вертикальное давление на седло обеспечивает плотную механическую изоляцию, резко снижая риск утечки седла в течение длительных рабочих циклов.
03
Упрощенное обслуживание
Внутренние компоненты (диск и седло) часто можно отремонтировать или заменить, не снимая полностью корпус клапана с трубопровода.
04
Недостатки (Минусы)
Высокое сопротивление потоку
Внутренний путь в форме S- вызывает значительное трение жидкости, что приводит к высокому перепаду давления (△P) и увеличению потребления энергии при перекачке.
Громоздкий и тяжелый след
Длинные размеры-лицевой-лицевой части и большой вес конструкции увеличивают затраты на установку, особенно на линиях больших размеров.
Медленная работа
Многоповоротный маховик или шестерня означает, что открытие или закрытие клапана – это медленный ручной процесс.
2. Поворотные затворы (четверть-поворотные поворотные затворы)
Итог: Поворотные затворыобеспечивают непревзойденную экономическую-эффективность, быструю работу и легкий монтаж для трубопроводов-большого диаметра, но сталкиваются с ограничениями при чрезвычайно высоких-перепадах давления.
Преимущества (Плюсы)
Исключительная экономичность-Эффективность
Требуя значительно меньше сырья для производства, дисковые затворы обеспечивают значительную экономию средств,-особенно в размерах вышеДу200 (8 дюймов).
Компактный и легкий дизайн
Узкие размеры-к-граням и малая физическая масса снижают требования к опоре трубопроводов конструкции и снижают затраты на международные перевозки.
Операция быстрого четверть-разворота
Для открытия или закрытия требуется простой поворот на 90 градусов, что позволяет сократить время цикла и обеспечить высокую совместимость с компактными пневматическими или электрическими приводами.
Минимальные потери энергии
Прямой-проходной путь потока сводит к минимуму засорение жидкости, обеспечивая высокие значения Cv и незначительные перепады давления на линии.
Недостатки (Минусы)
Ограниченное окно регулирования
Склонность к локальной кавитации, аномалиям гидродинамического крутящего момента и ускоренному износу седла при частично открытом положении ниже 30 градусов или выше 70 градусов.
Обструкция диска
Поскольку диск постоянно остается в потоке потока, он может улавливать мусор, что делает его непригодным для жидкостей, содержащих тяжелые частицы, шлам или длинные волокна.
Ограничения по герметизации в тяжелых условиях эксплуатации
Стандартные упругие сиденья быстро разрушаются при высоких температурах. Высокая-производительностьтройной эксцентрикдисковые затворысмягчить это, но увеличить первоначальные затраты на закупки.
Как выбрать
Выбор между шаровым клапаном идроссельный клапанв конечном итоге сводится к балансированию междупрецизионный контрольиэффективность системы. Для паропроводов высокого-давления, сложного дозирования химикатов и применений, где жесткое регулирование расхода не-не подлежит обсуждению, рекомендуетсяпромышленный запорный-клапаностается незаменимым. И наоборот, для крупномасштабного-распределения воды, контуров отопления, вентиляции и кондиционирования воздуха и морских трубопроводов-ограниченного пространства, где требуется большой объем и низкий перепад давления,четверть-поворотный дроссельный клапанэто очевидный инженерный выбор.
Неправильный расчет этих переменных может привести к дорогостоящей турбулентности жидкости, ускоренному механическому износу или преждевременному отказу системы.
| Техническая особенность | Проходной клапан (промышленный запорный-запорный клапан) | Четверть-поворотный дисковый затвор | EPC-поиск и инженерное воздействие |
| Профиль движения |
Линейное движение Шток перемещается вертикально, прижимая диск прямо к седлу. |
Вращательное движение Шток поворачивает круглый диск на 90 градусов внутри пути потока. |
Определяет рабочую зону и тип необходимого комплекта привода. |
| Сопротивление жидкости и падение давления (△P) |
Высокое сопротивление и высокое падение давления. Жидкость должна двигаться по S-образной траектории, что приводит к высокому внутреннему трению. |
Очень низкое сопротивление и минимальный перепад давления. Прямой-проток обеспечивает высокую эффективность Cv/Kv. |
Влияет на общие затраты на перекачку энергии и гидравлический КПД всей системы. |
| Точность дросселирования и регулирование расхода |
Выдающийся. Высота хода прямо пропорциональна скорости потока, что сводит к минимуму эрозию седла во время модуляции. |
Умеренный. Обычно ограничивается промежуточным диапазоном открытия от 30 до 70 градусов для предотвращения кавитации. |
Критически важен для контуров управления, байпасных линий и систем прецизионного дозирования химикатов. |
| Размер и вес |
Громоздкий и исключительно тяжелый. Длинные размеры-лицевой-грани требуют надежных несущих опор трубопроводов. |
Компактный и сверх-легкий. Короткий профиль-к-торцу позволяет устанавливать его в узких промежутках между трубами. |
Поворотные затворы значительно снижают затраты на строительные конструкции исократить расходы на международные морские перевозки. |
| Большой-диаметр, стоимость-эффективность | Затраты на производство становятсяэкспоненциально дорогойдля размеров больше или равныхДу200 (8 дюймов). | Высокая экономичность-эффективностьбольших диаметров из-за снижения потребности в сырье. | Для трубопроводов диаметром более 8 дюймов по умолчанию используются дроссельные заслонки, если только экстремальные условия не запрещают это. |
| Допуски по давлению и температуре |
Отлично (до класса 2500/PN420). Естественно подходит для суровых температурных циклов и линий-высокого давления. |
В основном рейтинги от-до-средних. Стандартные эластичные вкладыши рассчитаны на класс 150/300 (PN16/40). |
Управляет абсолютным запасом безопасности в критических условиях предприятия, таких как пар высокого-давления. |
| Рабочая скорость |
Медленное выполнение нескольких-поворотов. Для достижения полного хода требуется несколько полных оборотов маховика или шестерни. |
Быстрое выполнение четверти-поворота. Обеспечивает полную изоляцию или открытие при быстром повороте на 90 градусов. |
Необходим для линий или контуров автоматического аварийного отключения (ESD), требующих высокой-частотной цикличности. |
| Чистота носителя, пригодность |
Только чистые жидкости. Внутренний карман в форме буквы S- действует как мертвая зона, в которой суспензии или частицы могут оседать и засоряться. |
Работает с мягкими суспензиями/вязкими жидкостями. Прямой-проходной путь предотвращает массовые налипания-, хотя края диска могут зацеплять волокна. |
Твердые частицы препятствуют полной посадке шарового клапана, что приводит к разрушительной внутренней утечке. |
| Торцевые соединения | Фланцевое (ASME B16.5), стыковое-приварное (BW), раструбное-приварное (SW), резьбовое (NPT). | Тип пластины, Тип наконечникаили фланцевые (двойные-фланцевые) конфигурации. | Конструкции с наконечниками обеспечивают изоляцию последующих трубопроводов и работу в тупиках-во время технического обслуживания предприятия. |
| Основные приложения B2B | Распределение пара высокого-давления, питающие линии котлов электростанций, дроссели нефтеперерабатывающих заводов, линии впрыска химикатов. | Муниципальное водоснабжение, очистка сточных вод, коммерческие охладители HVAC, морские балластные системы. | Согласование применения терминала позволяет заводу предоставить необходимые сертификаты (например, WRAS, CE, API 6D). |
Являясь китайским производителем промышленной арматуры, имеющим множество международных и отечественных сертификатов, включая ISO 9001, CE, WRAS и ACS, компания Outshine Valve может предоставить вам надежные, высокоэффективные-клапаны. Это помогает устранить неопределенность в процессе закупок.
Получите ценовое предложение по точному машиностроению сегодня
Перестаньте платить наценки, взимаемые посредниками. Свяжитесь с нашей командой технической поддержки сегодня, чтобы получить специальную техническую документацию и конкурентоспособные-предложения напрямую от завода, которые помогут вам выиграть тендер по проекту.
Электронная почта:tjoutshine@tjoutshinevalve.com Ватсап:8618812633061
