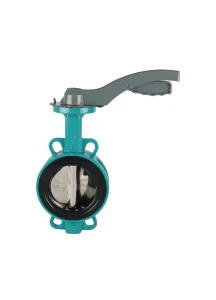

Вафельный дисковый затвор с мягким уплотнением использует гибкость резинового седла, может легко обеспечить нулевую утечку, поэтому он широко применяется в нефтедобывающей, сельскохозяйственной, водоочистной и горнодобывающей промышленности. Благодаря материалам корпуса, покрытым резиной, он обычно используется в линиях низкого давления.
Бесфланцевый тип является распространенным типом дроссельной заслонки и дешевле, чем тип с проушиной. Межфланцевый поворотный затвор устанавливается между двумя фланцами. Клапан удерживается на месте с помощью болтов или шпилек и гаек от фланца к фланцу. Такой тип установки, конечно же, делает невозможным отсоединение только одной стороны трубопроводной системы от клапана.
Применимые стандарты
Дизайн и производство: API 609, EN 593, AWWA C504
Размер лицом к лицу: API 609, EN 558
Торцевое соединение: ASME B16.5, EN 1092
Испытания и проверки: API 598, EN 12266
Размеры: 2" - 48" или DN50 - DN1200
Номинальное давление: Class150 или PN10 - PN16
Материалы корпуса клапана: GG25, A126 B, GGG40, A536, WCB, LCB, CF8, CF3, CF8M, CF3M и т. д.
Приводится в действие: рычагом, шестерней, пневматическим, гидравлическим и электрическим приводом.
