Привет! Меня как поставщика бронзовых поворотных дисков часто спрашивают о коэффициенте расхода этих клапанов. Итак, я подумал, что мне понадобится минутка, чтобы объяснить вам это так, чтобы это было легко понять.
Для начала давайте поговорим о том, что такое бронзовый дроссельный клапан. Это тип клапана, в котором используется запорный элемент в форме диска для контроля потока жидкости через трубу. Диск вращается вокруг оси, перпендикулярной направлению потока, позволяя открывать или закрывать клапан. Бронза является популярным материалом для изготовления этих клапанов, поскольку она устойчива к коррозии, долговечна и имеет хорошие механические свойства.
Теперь давайте перейдем к коэффициенту расхода. Коэффициент потока, также известный как Cv, является мерой способности клапана пропускать жидкость. Оно определяется как количество галлонов США в минуту (галлонов в минуту) воды при температуре 60°F, которая проходит через клапан с перепадом давления на клапане 1 фунт на квадратный дюйм. Другими словами, он показывает, сколько жидкости может пропустить клапан при заданном перепаде давления.
Коэффициент расхода бронзового дроссельного клапана зависит от нескольких факторов, включая размер клапана, тип диска, положение открытия клапана и свойства жидкости. Вообще говоря, клапаны большего размера имеют более высокие коэффициенты расхода, чем клапаны меньшего размера, а клапаны с более открытым положением диска будут иметь более высокий коэффициент потока, чем клапаны с более закрытым положением диска.
Для расчета коэффициента расхода бронзовой дроссельной заслонки можно воспользоваться следующей формулой:
Cv = Q / √ΔP
Где:
- Cv — коэффициент расхода в галлонах в минуту/√psi.
- Q — расход в галлонах в минуту.
- ΔP — перепад давления на клапане в фунтах на квадратный дюйм.
Допустим, у вас есть бронзовый дроссельный клапан с расходом 100 галлонов в минуту и перепадом давления 5 фунтов на квадратный дюйм. Используя приведенную выше формулу, вы можете рассчитать коэффициент расхода следующим образом:
Cv = 100 / √5
Cv = 100/2,24
Cv = 44,64 галлонов в минуту/√psi
Итак, в этом примере коэффициент расхода бронзовой дроссельной заслонки составляет 44,64 галлонов в минуту/√psi.
Важно отметить, что коэффициент расхода — это лишь один из факторов, который следует учитывать при выборе бронзового дроссельного клапана. Другие факторы, такие как номинальное давление клапана, номинальная температура и совместимость материалов, также важны. Вам нужно будет выбрать клапан, который может выдерживать определенные требования к расходу, давлению и температуре для вашего применения.

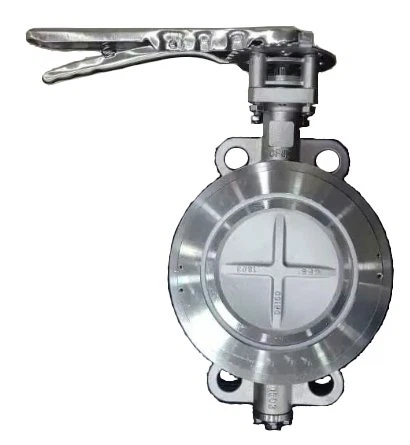

Как поставщик бронзовых дисковых затворов, мы предлагаем широкий ассортимент затворов различных размеров, материалов и коэффициентов расхода для удовлетворения ваших потребностей. Ищете ли выПроизводитель Тяньцзинь Чугунный дроссельный клапан вафельного типа, аКлапан-бабочка из нержавеющей сталиилиКлапан-бабочка FF, мы тебя прикроем.
Если вы не уверены, какой клапан подходит для вашего применения, наша команда экспертов всегда готова вам помочь. Мы можем предоставить вам технические консультации, рекомендации по продуктам и даже индивидуальные решения, отвечающие вашим конкретным требованиям. Просто свяжитесь с нами, и мы вместе с вами найдем идеальный клапан, отвечающий вашим потребностям.
В заключение отметим, что коэффициент расхода бронзового дроссельного клапана является важным фактором, который следует учитывать при выборе клапана для вашего применения. Он сообщает вам, сколько жидкости может обрабатывать клапан при заданном перепаде давления, и это зависит от нескольких факторов, включая размер клапана, тип диска, положение открытия клапана и свойства жидкости. Как поставщик бронзовых дисковых затворов, мы предлагаем широкий ассортимент клапанов с различными коэффициентами расхода для удовлетворения ваших потребностей, а наша команда экспертов всегда готова помочь вам выбрать клапан, подходящий для вашего применения. Итак, если вы ищете бронзовый дроссельный клапан, не стесняйтесь обращаться к нам для получения дополнительной информации.
Ссылки:
- «Справочник по клапанам» Дж. Пола Таллиса
- «Справочник по измерению расхода» Ричарда Миллера
