В качестве авторитетного поставщика клапана затвора я воочию стал свидетелем значимости размера клапана при определении производительности клапанов затвора. Внульные клапаны широко используются в различных отраслях промышленности для контроля потока жидкостей, таких как вода, нефть и газ. Их простой, но эффективный дизайн, состоящий из ворот, которые движутся вверх и вниз, чтобы открыть или закрывать проход, делает их популярным выбором для многих приложений. Тем не менее, выбор правильного размера клапана имеет решающее значение для обеспечения оптимальной производительности клапана затвора.
Протоковая емкость
Одним из основных воздействий размера клапана на производительность затвора клапана является его влияние на пропускную способность. Размер ствола клапана непосредственно определяет количество жидкости, которая может проходить через клапан. Более крупное отверстие клапана, как правило, допускает более высокую скорость потока, так как ограничение потока жидкости меньше. И наоборот, меньшее отверстие клапана ограничивает поток, что приводит к более низкой скорости потока.
Например, на водоочистной станции для контроля потока воды из резервуара в водохранилище можно использовать клапан затвора большого диаметра. Больший размер клапана гарантирует, что достаточный объем воды может быть быстро перенесен, отвечая требованиям обработки завода. С другой стороны, в небольшой сантехнической системе может быть более подходящим клапаном затвора меньшего размера, поскольку он может эффективно контролировать поток воды без превышения размера клапана, что может привести к ненужным затратам и неэффективности.
Капля давления
Другим критическим аспектом, затронутым размером клапана, является падение давления. Падение давления - это снижение давления жидкости, когда оно проходит через клапан. Меньший размер клапана может вызвать значительное падение давления, потому что жидкость должна протигаться через более узкий проход. Это увеличение падения давления может привести к более высокому потреблению энергии, поскольку необходимо больше мощности для поддержания необходимой скорости потока.
В трубопроводе, транспортирующем нефть на больших расстояниях большой затворный клапан часто предпочтительнее, чтобы минимизировать падение давления. Позволяя маслу более свободно протекать через более крупное отверстие, энергия, необходимая для перекачки масла, уменьшается. Это не только экономит на затраты на энергию, но и снижает износ на насосном оборудовании. Если использовался меньший клапан, увеличение падения давления приведет к более высоким затратам на накачку и может потенциально повредить насосную систему с течением времени.
Закрыть - отключить способность
Размер клапана также играет решающую роль в способности к выключению клапана затвора. Правильный размер клапан обеспечивает плотное уплотнение при закрытии, предотвращая любую утечку. Неадекватный размер клапана может поставить под угрозу производительность герметизации.
Например, если клапан слишком велик для данного приложения, ворота могут не в состоянии установить должным образом, что приведет к утечке. Это может быть серьезной проблемой, особенно в приложениях, в которых является критическим, например, в химической промышленности, где утечка коррозийных или токсичных химических веществ может предоставить значительные риски для окружающей среды и окружающей среды.
И наоборот, если клапан слишком мал, ворота могут столкнуться с чрезмерной силой при выключении. Это может нанести ущерб поверхностям сидения с течением времени, что также приведет к утечке. Следовательно, выбор правильного размера клапана имеет важное значение для поддержания надежной функции выключения.
Требования к установке и пространству
Физический размер клапана является важным соображением во время установки. Большие клапаны затвора обычно требуют большего места для установки, включая зазор для корпуса клапана и привода (если есть). В узких пространствах, таких как на оффшорных масляных установках или в небольших залах оборудования, доступное пространство может ограничить размер клапана, который может быть установлен.
Например, на компактном промышленном заводе, где пространство находится в премии, может быть единственный вариант меньшего клапана затвора. Тем не менее, очень важно, чтобы меньший клапан все еще соответствовал требованиям системы и давлению в системе. В тех случаях, когда требуется большой поток клапан, но пространство ограничено, могут быть рассмотрены специальные конструкции клапана или конфигурации установки.
Типы затворов и соответствующие размеры
Существует несколько типов клапанов затвора, каждый из которых имеет свои характеристики и подходящие применения по отношению к размеру.
Клапан для ножного затвора ручной работы
АКлапан для ножного затвора ручной работычасто используется в приложениях, где необходимо прорезать толстые или вязкие жидкости, такие как суппи. Эти клапаны бывают разных размеров, и соответствующий размер зависит от скорости потока и характера жидкости. Меньшие клапаны для ножевых затворов могут использоваться в лабораторных или небольших промышленных применениях, в то время как более крупные могут обрабатывать высокий объемный поток, необходимый в крупной добыче или пульпе и бумаге.
Клапан резинового сиденья
АКлапан резинового сиденьяобеспечивает хорошее уплотнение и часто используется в системах водоснабжения. Выбор размера для резиновых клапанов затвора сиденья имеет решающее значение для обеспечения правильного уплотнения и управления потоком. Меньшие резиновые клапаны сиденья обычно используются в жилой и малой - коммерческой сантехнике, в то время как более крупные подходят для муниципальных сетей распределения воды.

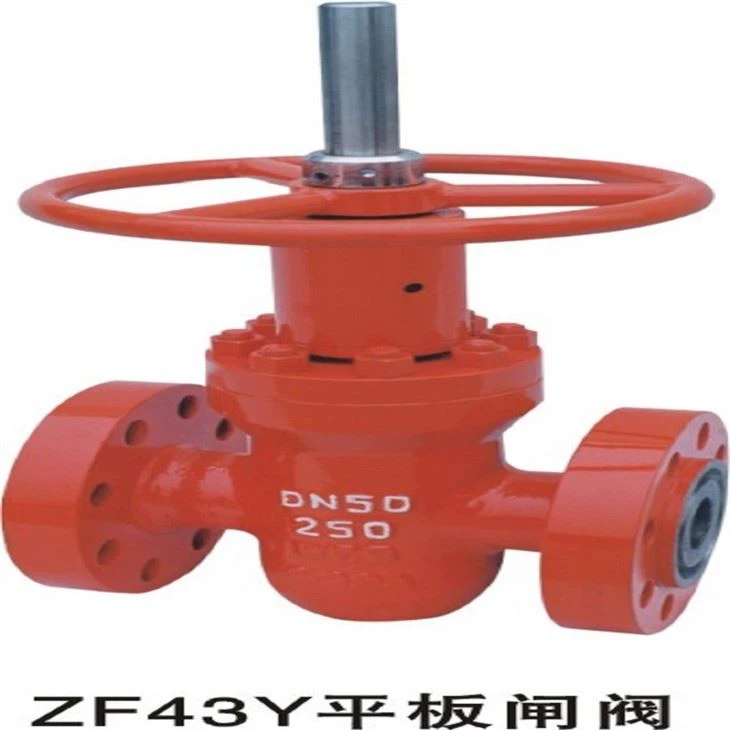

Параллельный клапан затвора
АПараллельный клапан затвораизвестен своей плавной работой и широко используется в приложениях с высоким давлением, например, в индустрии производства электроэнергии. Размер параллельного клапана затвора влияет на его способность обрабатывать высокое давление и условия высокого потока. Большие параллельные затворы обычно используются в основных паровых трубопроводах, где они могут управлять большими объемами пара при высоких давлениях.
Выбор правильного размера клапана
Когда дело доходит до выбора правильного размера клапана, необходимо учитывать несколько факторов. Во -первых, требования к скорости потока системы должны быть точно определены. Это включает в себя анализ объема жидкости, который необходимо передать за единицу времени.
Во -вторых, необходимо учитывать условия давления, включая давление на входе и допустимое падение давления. Подробный гидравлический анализ системы может помочь в определении соответствующего размера клапана, чтобы минимизировать падение давления.
В -третьих, температура жидкости и рабочей среды также играют роль. Высокие температурные жидкости могут потребовать специальных клапанов, а размер клапана может влиять на его способность выдерживать тепловые напряжения.
Наконец, следует оценена затрата - эффективность клапана. В то время как более крупные клапаны могут иметь лучшую производительность с точки зрения потока и падения давления, они, как правило, дороже. Важно найти баланс между производительностью и стоимостью, чтобы обеспечить долгосрочную жизнеспособность системы.
Заключение
В заключение, размер клапана оказывает глубокое влияние на производительность клапанов затвора. Это влияет на пропускную способность, падение давления, выключение - выключение, установка и эффективность затрат. Как поставщик клапана Gate, мы понимаем важность помощи нашим клиентам выбрать правильный размер клапана для их конкретных приложений. Нужен ли вамКлапан для ножного затвора ручной работы, аКлапан резинового сиденья, илиПараллельный клапан затвораНаша команда экспертов готова помочь вам принять наилучшее решение. Если вы хотите приобрести клапаны ворот для своего проекта, не стесняйтесь обращаться к нам для профессиональной консультации и индивидуального решения, которое отвечает вашим потребностям.
Ссылки
- Миллер, RW (2016). Справочник по измерению потока. McGraw - Hill Education.
- Crane Co. (1988). Поток жидкостей через клапаны, фитинги и труба. Технический документ № 410M.
- ISA - 75.01.01 - 2021, уравнения потока для размеров управляющих клапанов.
