Поворотные затворы
Клапан-бабочка представляет собой поворотный клапан на четверть оборота, который используется для остановки, регулирования и запуска потока.
Поворотные затворы легко и быстро открываются. Поворот ручки на 90 градусов обеспечивает полное закрытие или открытие клапана. Большие поворотные затворы обычно снабжены так называемым редуктором, в котором маховик посредством шестерен соединен со штоком. Это упрощает работу клапана, но за счет скорости.

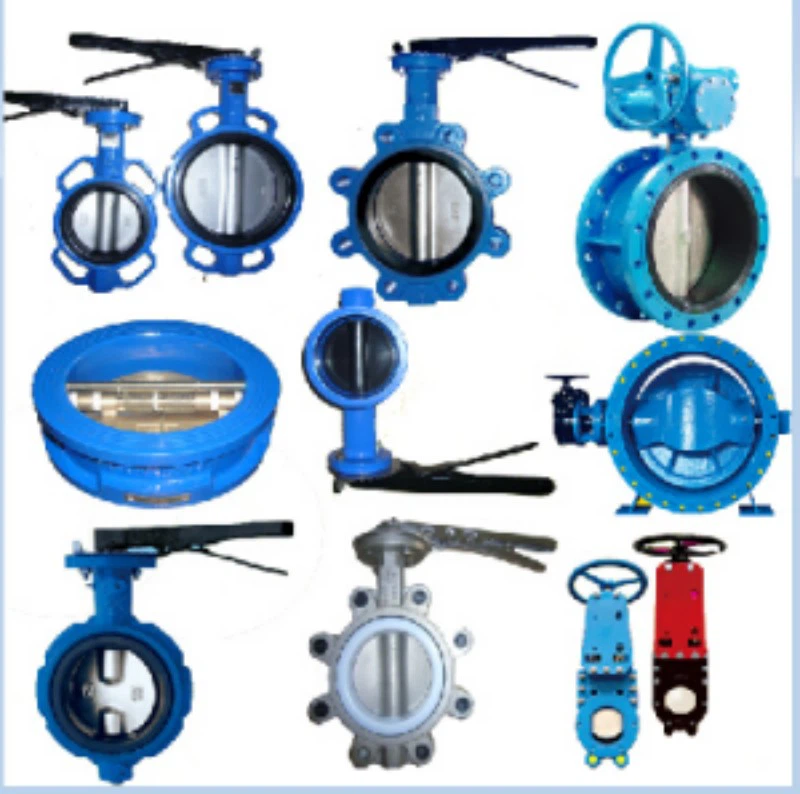

Типы дисковых затворов
Поворотные затворы имеют короткий круглый корпус, круглый диск, металлические или мягкие седла, верхний и нижний подшипники вала и сальник. Конструкция корпуса дискового затвора различается. Обычно используемая конструкция представляет собой бесфланцевый тип, который помещается между двумя фланцами. Другой тип, вафельная конструкция с проушинами, удерживается на месте между двумя фланцами с помощью болтов, которые соединяют два фланца и проходят через отверстия во внешнем корпусе клапана. Поворотные затворы бывают даже с фланцевыми, резьбовыми и патрубками под приварку, но применяются они нечасто.
Поворотные затворы обладают многими преимуществами по сравнению с запорными, шаровыми, пробковыми и шаровыми кранами, особенно для больших клапанов. Экономия в весе, пространстве и стоимости являются наиболее очевидными преимуществами. Затраты на техническое обслуживание, как правило, невелики, потому что количество движущихся частей минимально, а карманов для улавливания жидкостей нет.
Поворотные затворы особенно хорошо подходят для работы с большими потоками жидкостей или газов при относительно низком давлении, а также для работы со шламами или жидкостями с большим количеством взвешенных твердых частиц.
Поворотный затвор Конструкция седла
Остановка потока достигается уплотнением диска клапана относительно седла, которое находится на периферии внутреннего диаметра корпуса клапана. Многие дисковые затворы имеют эластомерное седло, к которому прилегает диск. Другие дисковые затворы имеют уплотнительное кольцо, в котором используется зажимное кольцо и опорное кольцо на резиновом кольце с зазубренными краями. Такая конструкция предотвращает выдавливание уплотнительных колец.
В ранних конструкциях для уплотнения металлического седла использовался металлический диск. Такое расположение не обеспечивало герметичного закрытия, но обеспечивало достаточное закрытие в некоторых применениях (например, в линиях распределения воды).
Поворотный затвор Конструкция корпуса
Конструкция корпуса дроссельной заслонки различается. Наиболее экономичным является межфланцевый тип, который помещается между двумя фланцами трубопровода. Другой тип, конструкция с проушинами в виде пластин, удерживается на месте между двумя фланцами трубы с помощью болтов, которые соединяют два фланца и проходят через отверстия во внешнем корпусе клапана. Поворотные затворы доступны с обычными фланцевыми концами для крепления болтами к фланцам труб, а также в конструкции с резьбовым концом.
