Знакомство:

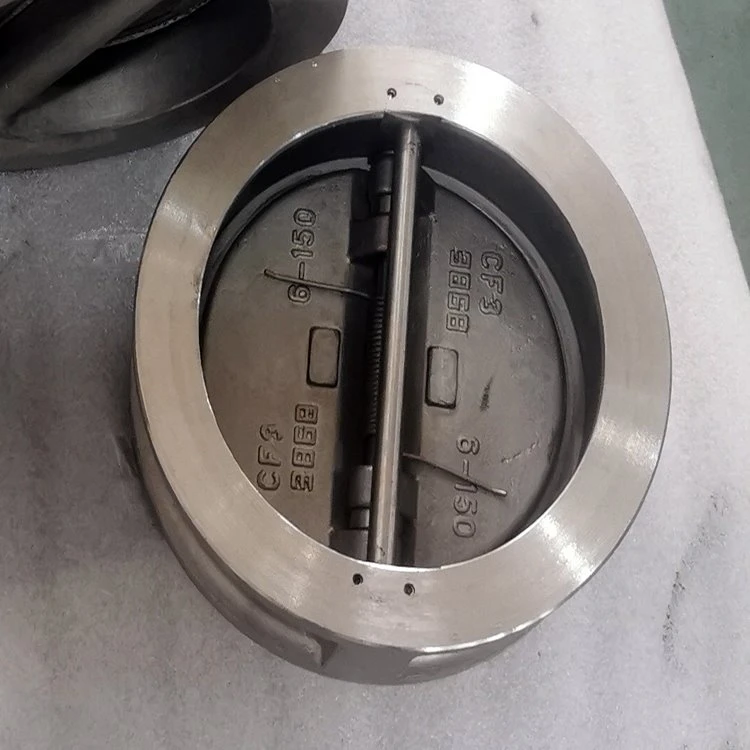

Встроенный обратный клапан пластинчатого типа используется во всех видах трубопроводов с рабочей температурой -196 ~ 540 °C для предотвращения обратного потока и прохода среды.
Приложение:
Благодаря подбору различных материалов, может использоваться с водой, паром, маслом, азотной кислотой, сильными окислительными средами и мочевиной и другими средами.
Описание:
Конструкционные характеристики обратного клапана встраиваемого пластинчатого типа
1. Короткая длина конструкции, длина ее конструкции составляет всего 1/8 ~ 1/4 от традиционного фланцевого обратного клапана;
2. Небольшой размер, легкий вес, его вес составляет всего 1/20 ~ 1/4 традиционного фланцевого обратного клапана;
3. Диск клапана быстро закрывается, давление гидравлического удара небольшое;
4. Горизонтальная труба и вертикальная труба могут быть использованы, удобная установка;
5. Плавный канал потока, малый коэффициент сопротивления потока;
6. Гибкое действие, хорошая производительность уплотнения;
7. Короткий ход диска клапана, небольшая сила удара закрытия;
8. Общая структура проста и компактна, а форма красива;
9. Длительный срок службы и высокая надежность;
10. Встроенная конструкция штока клапана, в целом нет внешней точки утечки.
|
|
|
|
Спецификация:
|
Размер клапана: |
2"-48" |
|
Материалы: |
A216 WCB/A352 LCB/A351 CF8/A351 CF8M/B148 C952000 |
|
Стандарты проектирования и производства: |
API 594, API 6D, JB/T 8937 |
|
Стандарты лицом к лицу: |
API 594, API 6D, ASME B16.10, EN 558, JB/T 8937 |
|
Стандарты размеров фланца: |
ASME B16.5, ASME B16.47, ГБ/Т 9113, JB/T 79, HG20592 |
|
Стандарты испытаний перед ssure: |
API 598, API 6D, JB/T 9092 |
|
Типы подключений к процессам |
Тип пластины/фланца |
|
Применимый носитель |
Вода, пар, масло, азотная кислота, сильные окислительные среды и мочевина и другие среды. |
