Описание продукта

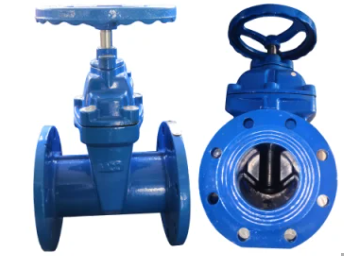

Задвижка предназначена дляполностью открыт или полностью закрытсреда (например, вода/пенный раствор), проходящая через трубопровод. Он использует клиновую конструкцию эластичного уплотнительного клапана седла. Вращающийся шток используется для перемещения пластины клапана вверх и вниз через гайки для открытия/закрытия задвижки. Может использоваться в качестве регулирующего и закрывающего устройства в системных линиях строительной, нефтяной, химической, пищевой, текстильной, энергетической, металлургической и других отраслей промышленности.
Основной размер рифленой задвижки:
DN |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| H | 417 | 452 | 530 | 607 | 720 | 790 | 885 | 1014 | 1190 |
| C | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 |
| X | 18 | 18 | 18 | 18 | 18 | 23 | 23 | 23 | 23 |
| G | 102 | 122 | 138 | 158 | 188 | 212 | 268 | 320 | 370 |
| Д(РН10) | 165 | 186 | 200 | 220 | 250 | 285 | 340 | 395 | 445 |
| Д(ПН16) | 165 | 186 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
Задвижка с канавками. Технические характеристики:
Нормальное давление (МПа) |
Испытательное давление корпуса | Испытательное давление уплотнения | Применимая среда | Применимая температура |
| (МПа) | (МПа) | ( степень ) | ||
| 1 | 1.5 | 1.1 | вода | |
| 1.6 | 2.4 | 1.76 | 0~80 | |
| 2.5 | 3.75 | 2.75 |
